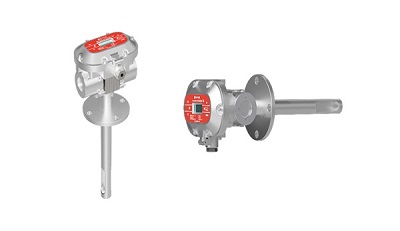

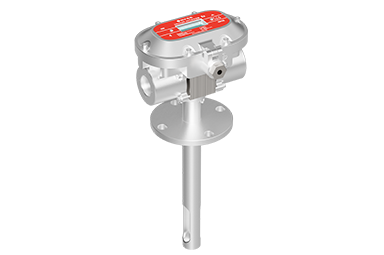

NMP氣體檢測器Gasboard-2063

NMP氣體檢測器Gasboard-2063是由四方光電自主研發的一款基于非分光紅外原理(NDIR)的高性能 NMP氣體檢測器。適用于對干燥設備及排氣管內中心氣體濃度檢測，采樣儀器本體及顯示部分采用一體化防爆結構設計，方便安裝與拆卸，同時該儀器具有自動校準、長期免維護和壽命長等特點，具有工業4-20mA電流輸出、RS485對外通訊及濃度超限報警輸出功能，能夠適用于復雜苛刻的高溫工業環境。

在線咨詢 ? 027-81628813

產品特性

檢測高沸點NMP溶劑，高溫環境下使用
自動校準，長期免維護，壽命長
爐內直插式，一體化設計，易于安裝

技術參數

檢測原理	非分光紅外原理(NDIR)
檢測氣體對象	NMP氣體
濃度顯示	7段LED（4位）
檢測范圍	0-100%LEL
顯示分辨率	0.1%LEL
采樣方式	爐內差壓進氣式
報警設定值	15%LEL~50%LEL(默認25%LEL，可設定)
外部輸出	氣體濃度信號/報警接點
通訊方式	DC4～20mA(阻性負載300Ω以下)、RS485(默認9600波特率)
報警精度	±5%LEL@15%LEL~100%LEL
報警延遲	T90＜30s@15%LEL~50%LEL
報警接點容量	250VAC0.2A/30VDC1.5A(阻抗負載)
報警動作	自動復位
工作電壓	24VDC±10%
平均工作電流	＜2.0A（@25℃，24VDC）
預熱時間	≤30min
工作溫度	被測氣體溫度：0～160℃(通常情況) 表頭工作溫度：0～60℃(通常情況)
使用壽命	≥5年
結構	爐內直插式
防爆結構	隔爆型構造
防爆等級	ExdbIICT3Gb
外形尺寸/重量	418mm178mm110mm/約6kg

以上功能和規格請以正式產品技術規格書為準。如需獲取更多技術信息，請聯系：027-81628813

工作原理

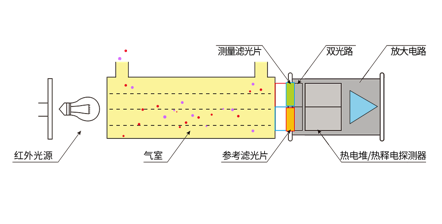

NMP(n-甲基-2-吡咯烷酮)等由異種原子構成的分子在紅外線波長區域具有吸收光譜，其吸收強度遵循郎伯—比爾定律。當對應某一氣體特征吸收波長的光波通過被測氣體時，其強度將明顯減弱，強度衰減程度與該氣體濃度有關，兩者之間的關系遵守朗伯-比爾定律。NDIR傳感器的基本原理結構如下圖所示：
